Catia V5R21 Dassault Systèmes şirketi tarafından 5 Temmuz 2011 tarihinde tanıtıldı. Dassault Systèmes, V5R21’de CATIA V5 ve V6 verileri arasında, V5’in iki sürümü arasındaki uyumluluğa eşdeğer yukarı ve aşağı uyumluluk sağlar. Ayrıca V5R21, CATIA V5 ve Sürüm 6 arasında işbirliğine dayalı ilişkisel tasarımı destekleyerek OEM’ler ve tedarik zincirleri arasında sınıfının en iyisi işbirliğini mümkün kılar. V5 ve V6 arasında aynı geometri çekirdeğini sürdürmeye yönelik orijinal karar, hibrit tasarım ortamlarını önceki sürümden sürüme işbirliğinden çok daha verimli hale getirir.
V5R21 Sanal Tasarım Geliştirmeleri
Alt bölüm yüzey teknolojisine dayalı sanal kil modelleyici olan CATIA Imagine & Shape , Dassault Systèmes otomotiv müşterilerinin gövde şekli tasarımında ihtiyaç duyduğu yüksek standartları karşılar. Üç tür Imagine & Shape iyileştirmesi sunar: gelişmiş vücut şekli ayrıntılandırma, bağlam içi manipülasyonla gelişmiş kullanıcı deneyimi ve ürün tasarımı sırasında gerçek zamanlı görsel geri bildirim oluşturma. Dassault Systèmes’in çözüm açıklığının bir başka örneğinde, V5R21 artık standart .obj dosyaları aracılığıyla üçüncü taraf yazılımlardan gelen “alt bölüm yüzeylerini” içe aktarmanın bir yolunu sunuyor.
V5R21 Gerçekçi Simülasyon Zenginleştirmeleri
• Kompozit verilerini doğrudan CATIA Composites Design’dan içe aktarın– SIMULIA Genişletilmiş Analiz, V5 kullanıcılarının, sağlam Abaqus FEA teknolojisinden yararlanarak CATIA V5 ortamında doğrusal olmayan ve termal stres analizi yapmasına olanak tanır. Bu sürümle birlikte artık kompozit özellikleri CATIA Kompozit Tasarım (CPD) tezgahından bir analiz modeline aktarmak mümkün ve CATIA entegre analizin kompozit yapısal analiz yeteneklerini büyük ölçüde genişletiyor. V5R21 ayrıca Abaqus “genel iletişim” teknolojisini kullanarak temas modellemeye daha basit ve daha verimli bir yaklaşım sağlar.
• CATIA Üretken Parça Yapısı Analizi– CATIA V5 Analizi, kullanıcılara CATIA V5 ortamında gerçekçi tasarım simülasyonu yeteneği sağlar. Bu entegre analiz çözümü, lineer statik stres analizi, geçici ve harmonik dinamik analiz, temas analizi, burkulma analizi ve çoklu analiz modellerinin montajını içerir. V5R21 sürümü, kullanıcıların süreklilik açısına göre yüzleri seçmelerine olanak tanıyan bir yüzey seçme yeteneği sağlayarak CATIA Üretken Parça Yapısal Analizinin (GPS) kullanım kolaylığını daha da artırır. Karmaşık yüzeylere sahip modeller için bu geliştirme, model oluşturma sırasında önemli ölçüde zaman kazandırabilir ve yüzey seçimini daha güvenilir ve sezgisel hale getirebilir.
https://drive.google.com/file/d/19nqRA7bPskEz6l6bB3T0QA4TQHwdGMjo/view?usp=sharing

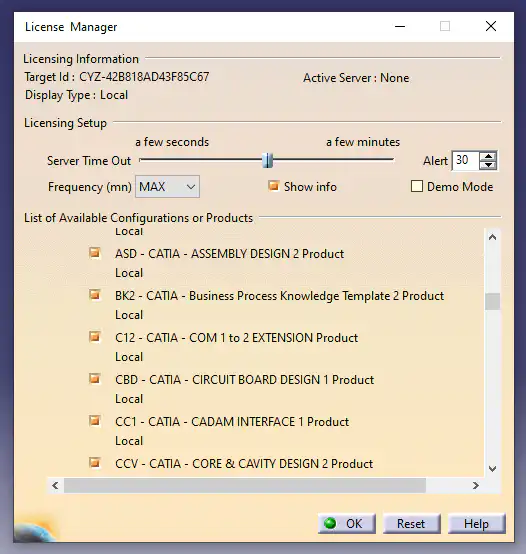

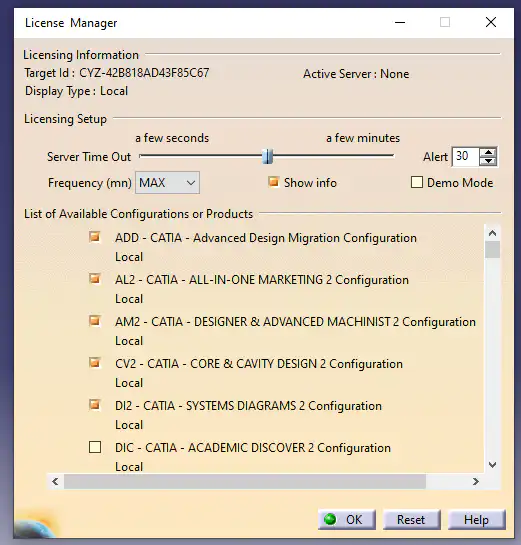

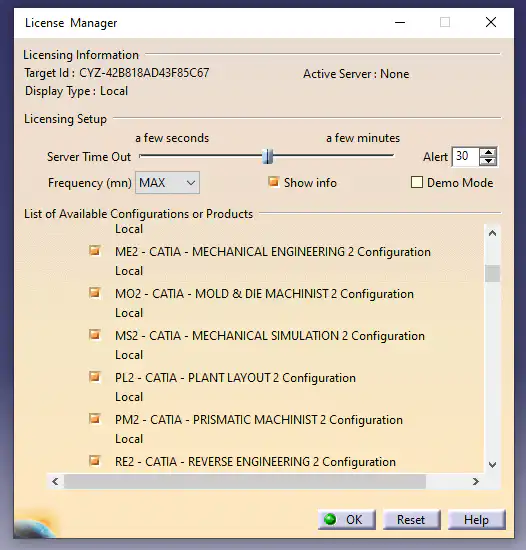

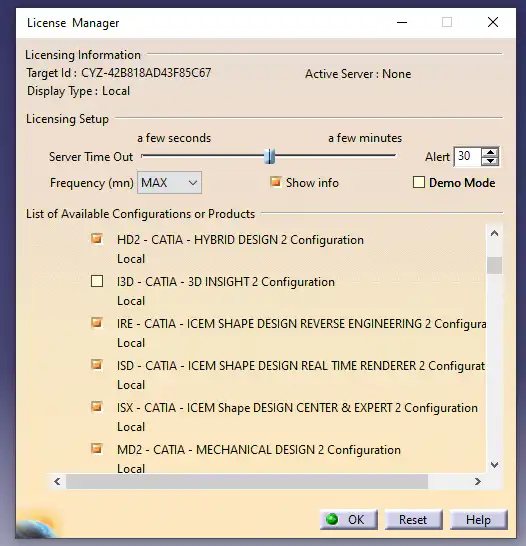

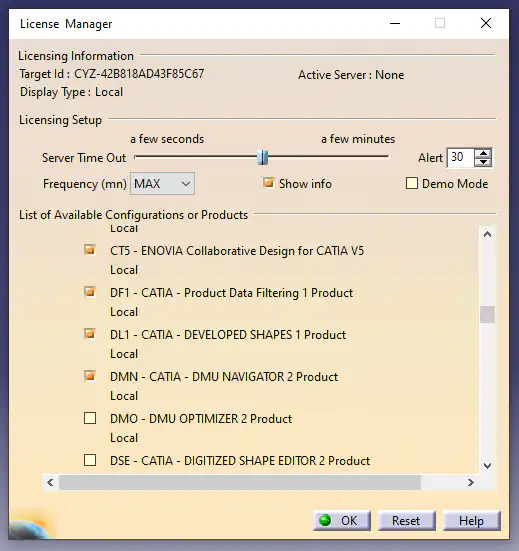

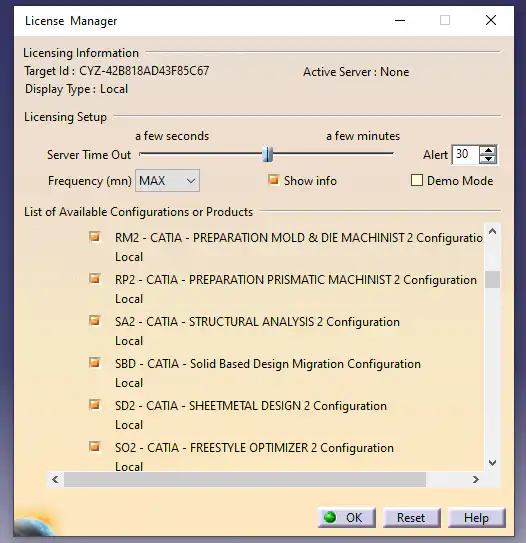

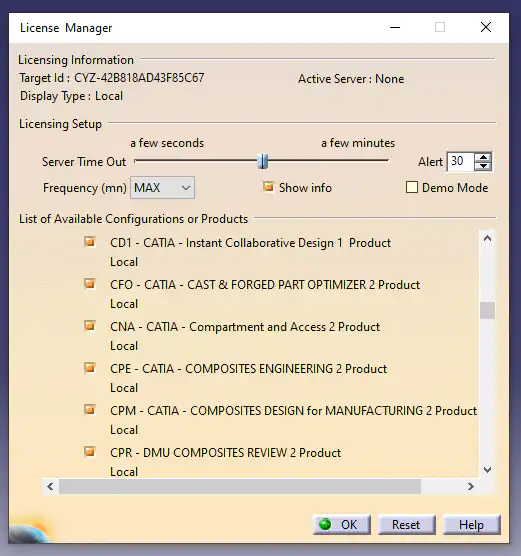

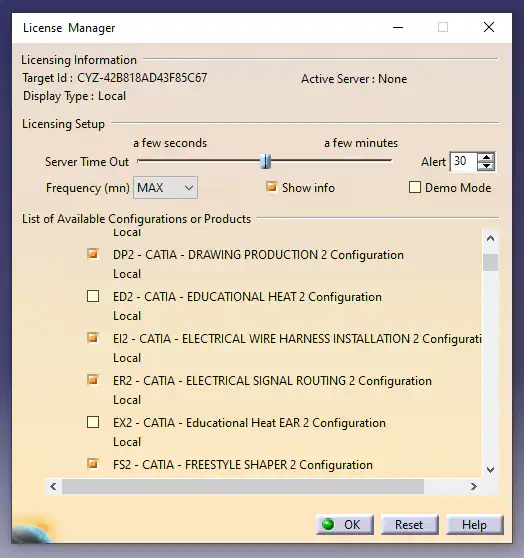

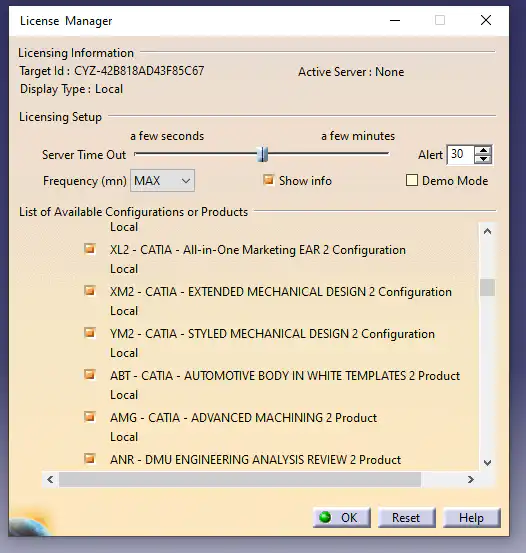

Kurulumdan sonra aşağıdaki kutucuklara tik işareti atabilirsiniz.
